Importancia de verificar las protecciones diferenciales (RCD)

Las protecciones diferenciales, también conocidas como RCD, cumplen una función crítica en seguridad eléctrica: detectar corrientes de fuga hacia tierra y desconectar la alimentación antes de que la exposición alcance un nivel peligroso. Su presencia en un tablero no basta por sí sola. Para confirmar que realmente protegen, deben verificarse y medirse con instrumentación adecuada.

¿Por qué no basta con que el RCD esté instalado?

En terreno es frecuente encontrar instalaciones donde el interruptor diferencial está físicamente presente, pero no se sabe si dispara en la corriente correcta, opera dentro del tiempo esperado, mantiene su mecanismo interno en buen estado o simplemente ha quedado degradado con el uso, la humedad o intervenciones previas.

Un RCD defectuoso puede generar una falsa sensación de seguridad. La instalación parece protegida, pero al momento de una fuga real la desconexión puede no ocurrir, o ocurrir demasiado tarde.

¿Qué se verifica en un ensayo RCD?

La evaluación profesional de un diferencial permite medir parámetros concretos, entre ellos:

• Corriente de disparo: confirma si el dispositivo actúa dentro del umbral esperado.
• Tiempo de disparo: verifica cuánto demora en desconectar ante una corriente de fuga.
• Comportamiento en distintas condiciones de prueba: por ejemplo, ensayos a fracciones y múltiplos de la corriente diferencial nominal.
• Respuesta por polaridad o secuencia de prueba, según el equipo y el tipo de dispositivo instalado.

Estos ensayos entregan evidencia técnica. No se trata de “probar el botón”, sino de medir si el RCD realmente cumple su función protectora.

¿Qué puede pasar si un RCD está malo?

Si un ser vivo queda expuesto a una fuga o a una condición de contacto indirecto y el RCD no opera correctamente, el riesgo aumenta de forma importante. Dependiendo de la magnitud de la corriente, el tiempo de exposición y las condiciones de contacto, pueden ocurrir consecuencias como:

• contracción muscular involuntaria y dificultad para soltarse,
• alteraciones respiratorias por efecto de la corriente,
• trastornos del ritmo cardíaco,
• quemaduras eléctricas,
• caídas o lesiones secundarias por reacción involuntaria,
• y en casos severos, consecuencias fatales.

Por eso, en seguridad eléctrica no basta con asumir que el diferencial “debería funcionar”. Hay que confirmarlo mediante medición.

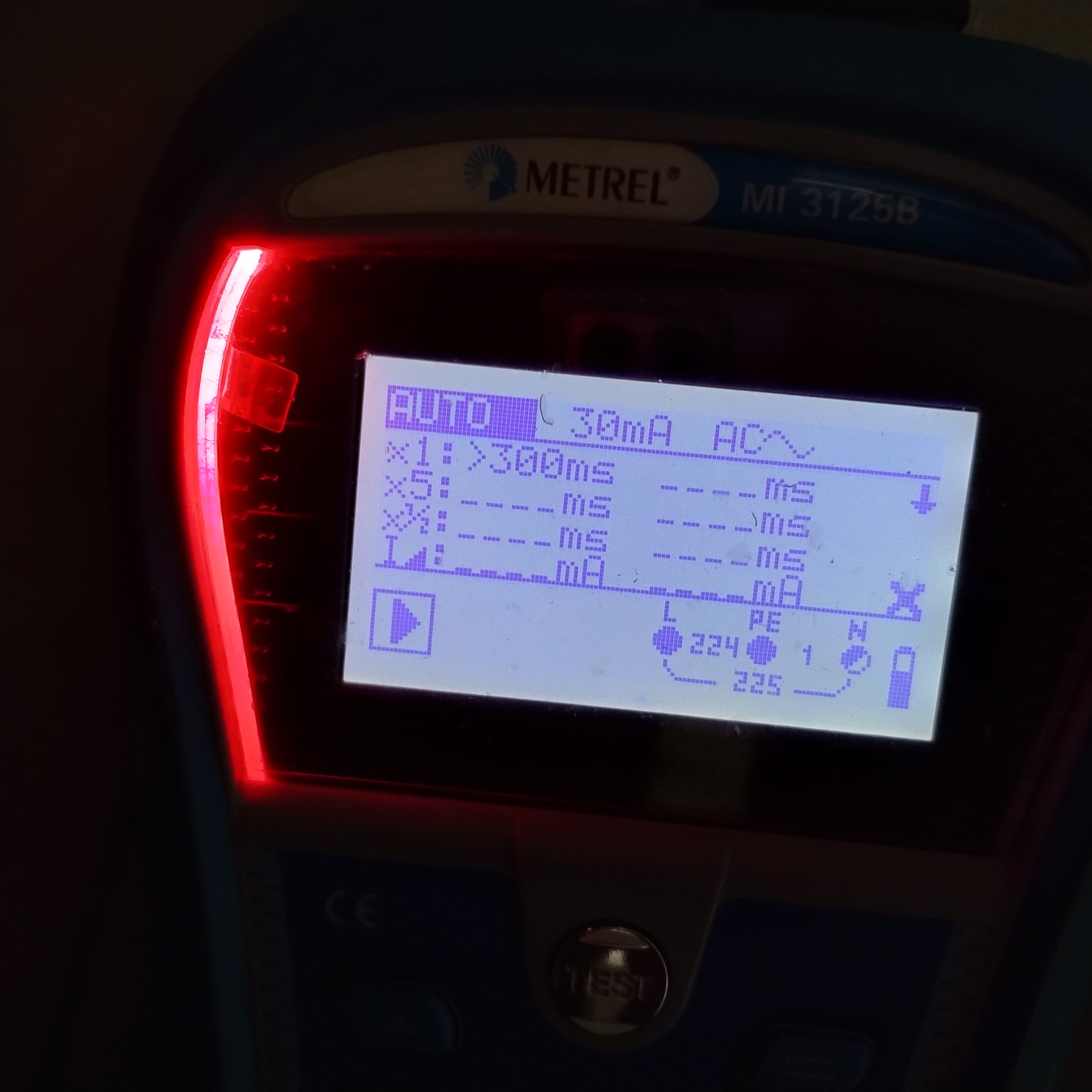

La imagen de este ensayo muestra una señal de alerta real

En la imagen adjunta se observa un ensayo RCD en una condición no aceptable. El equipo indica falla mediante luz roja, lo que constituye una alerta clara: la protección diferencial debe revisarse, analizarse y corregirse antes de confiar en ella como barrera de seguridad.

Verificar protege personas, operación y responsabilidad técnica

La verificación de diferenciales forma parte de una evaluación seria de seguridad eléctrica. También aporta respaldo frente a exigencias técnicas, inspecciones y responsabilidades operacionales. En edificios, comercios, clínicas, hoteles e instalaciones industriales, este tipo de medición ayuda a detectar fallas invisibles antes de que se transformen en un accidente o en una contingencia mayor.
